SDN PSA化工制氮机 核心装置解析与应用图览

在现代化工、电子、食品、医药等诸多工业领域，高纯度氮气是不可或缺的重要原料与保护气体。变压吸附（Pressure Swing Adsorption, PSA）技术因其高效、节能、自动化程度高等优点，已成为现场制氮的主流技术之一。SDN作为业内知名的PSA制氮机品牌，其装置设计与性能备受关注。本文将深入解析SDN PSA化工制氮机的核心装置构成，并辅以典型装置图片，帮助读者全面了解这一关键设备。

一、PSA制氮技术原理简述

PSA制氮机的工作原理基于碳分子筛（CMS）对空气中氧气和氮气的选择性吸附特性。在加压条件下，碳分子筛优先吸附氧气、二氧化碳及水分子，让氮气得以富集并通过；降压时，被吸附的杂质气体脱附，分子筛得以再生。通过双塔或多塔系统的循环交替吸附与解吸，即可实现氮气的连续生产。

二、SDN PSA化工制氮机核心装置构成

一套完整的SDN PSA化工制氮装置通常由以下几个核心单元系统组成，它们协同工作，确保氮气稳定、高效地产出。

1. 空气压缩与净化系统

• 空气压缩机：提供洁净的压缩空气源，是整套装置的“动力心脏”。通常采用螺杆式或活塞式空压机。

• 空气净化组件：包括精密过滤器（去除油分、尘埃和液态水）、冷冻式干燥机（降低空气露点）和活性炭过滤器（深度除油）。洁净干燥的压缩空气是后续吸附过程稳定和分子筛长寿的关键。

1. PSA制氮主机（核心吸附系统）

• 吸附塔：通常为两个或多个并列的、装有高性能碳分子筛的压力容器。它们按照预设程序循环进行吸附与再生，是氮气分离的“主战场”。

• 气动/电动阀门组：由高品质电磁阀、气动阀及智能控制器组成，精确控制各吸附塔的加压、吸附、均压、解吸等工艺步骤的切换，实现全自动运行。

• 缓冲罐：用于稳定从吸附塔出来的氮气压力，减少压力波动，确保后续流程平稳。

1. 氮气净化与储存系统

• 氮气缓冲罐/储罐：储存合格氮气，平衡系统产气与用气端的瞬时需求差异。

• 精密除尘过滤器：进一步去除可能从吸附塔带出的微量粉尘。

• 在线检测系统：配备氧气分析仪，实时监测氮气纯度，并将信号反馈至控制系统，确保产品气始终符合要求。对于需要超高纯度的场合，可能还会配备氮气纯化装置（如加氢除氧或碳载纯化）。

1. 智能控制系统

• PLC/触摸屏控制系统：现代SDN制氮机的“大脑”。集成了自动控制、参数设置、运行状态显示、故障报警、历史数据记录等功能，操作简便，可靠性高。

三、典型制氮机装置图片解析

（请注意：此处为文字描述，实际应用中应配有相应设备图片）

• 图1：整机外观图：展示一套集成化、撬装式的SDN PSA制氮机组。通常结构紧凑，布局合理，将空压机、净化设备、吸附塔、控制系统等集成在一个框架内，便于运输和安装。外观整洁，管道布置有序。

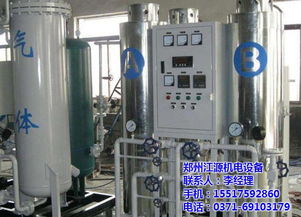

• 图2：核心吸附塔特写：展示两个并立的吸附塔，塔体为蓝色或灰色，带有压力表、安全阀接口及众多工艺管道连接。可以清晰看到连接塔顶与塔底的控制阀门组。

• 图3：控制系统界面特写：展示高清触摸屏的人机界面（HMI）。屏幕上通常显示有工艺流程模拟图、实时参数（如氮气纯度、流量、压力、当前运行步骤）、设备启停按钮、报警信息列表等，直观体现了设备的自动化与智能化水平。

• 图4：安装现场应用图：展示制氮机在化工车间内的实际安装情况。可以看到设备通过管道与用户的氮气管网相连，周围环境整洁，留有足够的操作与维护空间。

四、SDN PSA制氮机的优势与应用

• 优势：产气快、自动化程度高、能耗相对较低、维护方便、可根据需求灵活调整纯度和流量（纯度范围通常为95%~99.999%）。
• 化工行业典型应用：用于物料保护（防止氧化）、管道与容器吹扫、化学品运输与储存的惰化保护、反应釜覆盖气、以及作为合成氨等工艺的原料气等。

###

SDN PSA化工制氮机装置是一个集成了机械、吸附、自动控制等多学科技术的精密系统。通过理解其核心装置构成与工作流程，并参考实际的装置图片，用户可以更好地进行设备选型、操作维护与故障排查，从而确保稳定、经济地获得所需的高纯度氮气，为化工生产的安全与高效保驾护航。在选择时，建议根据实际用气需求量、纯度要求、安装场地等条件，与专业供应商进行详细技术沟通。
